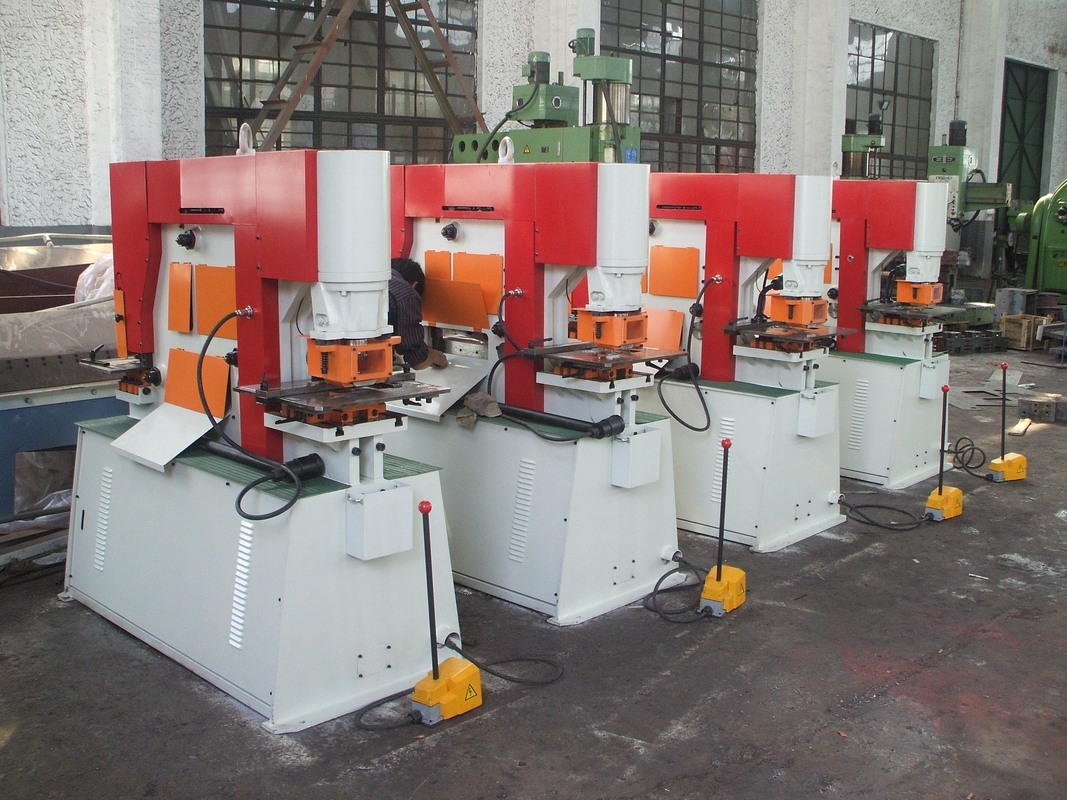

हाइड्रोलिक आयरन वर्कर Q35y-20 एंगल स्टील राउंड स्क्वायर ओवल होल पंचिंग

एंगल स्टील और राउंड स्क्वायर ओवल होल पंचिंग के लिए हाइड्रोलिक आयरनवर्कर, शीयरिंग प्रेस पंच मशीन

औद्योगिक ग्रेड हाइड्रोलिक कास्ट आयरन वर्क सीरीज़ में कई प्रकार के कार्य शामिल हैं: गोल, चौकोर और लंबे गोल छेद का छिद्रण;स्टील प्लेट, फ्लैट बार, कोण, सी-चैनल और एच-बीम का छिद्रण;स्टील प्लेटों का झुकना;कर्तन, स्लॉटिंग और कोणों का झुकना;फ्लैट, गोल और चौकोर सलाखों, सी-चैनल, आई-बीम और टी-बीम की कतरनी / काटना;कोणों और पाइप स्लॉट्स का झुकना।
मानक उपकरण: त्वरित परिवर्तन अखरोट और आस्तीन, स्केल के साथ स्क्वायर आर्म, इलेक्ट्रॉनिक बैक गेज, स्टॉप के साथ मापने की मेज, पंचिंग सीट, सुरक्षा उपकरण इत्यादि। बहुमुखी श्रृंखला हाइड्रोलिक व्यायाम मशीन आपकी सहायक मशीनरी के लिए पहली पसंद है।इसके अलावा, सुरक्षा, कार्यक्षमता, प्रदर्शन और रखरखाव के मामले में सभी घटक उच्चतम गुणवत्ता के हैं।
हमारी मशीनों को सबसे उन्नत तकनीक के साथ डिजाइन किया गया है और आसान संचालन, कम खपत और कम रखरखाव लागत के फायदे प्रदान करते हैं।हम अपने ग्राहकों की जरूरतों को बेहतर ढंग से पूरा करने के लिए अनुकूलित समाधान भी पेश कर सकते हैं।

उत्पाद विवरण

नमूना	Q35Y -16	Q35Y -20	Q35Y-25	Q35Y-30
छिद्रण
छिद्रण दबाव	55 टन	75 टन	110 टन	140 टन
छिद्रण क्षमता	22 x 20	26 x 22	31 x 27	36 x 32
(व्यास x मोटाई)	50 x 9	50 x 12	50 x 17	50 x 23
गले की गहराई	300	355	400	600
					:
चैनल निकला हुआ किनारा छिद्रण (ऊंचाई)	180	180	180	180
मैक्स।स्ट्रोक की लंबाई	100	100	100	100
चक्र / मिनट।(20 मिमी स्ट्रोक)	30	30	28	40
मरने तक काम करने की ऊँचाई	950	1050	1050	1120
फ्लैट बाल काटना
फ्लैट बार शीयर	350 x 15	460 x 15	610 x 18	600 x 20
(चौड़ाई x मोटाई)	240 x 20	300 x 20	400 x 25	400 x 30
ब्लेड की लंबाई	410	485	620	610
कोण निकला हुआ किनारा ट्रिम	70	75	90	100
काम करने की ऊँचाई	910	926	920	920
कोण बाल काटना
90º बाल काटना . पर	130 x 130 x 13	152 x 152 x 13	152 x 152 x 18	205 x 205 x 18
45º मीटर शियरिंग . पर	60 x 60x 6	60 x60 x 6	70 x 70 x 7	70 x 70 x 7
काम करने की ऊँचाई	1115	1165	1185	1185
बार बाल काटना
गोल बार शीयर	45	50	60	65
स्क्वायर बार शीयर	40 x 40	50 x 50	50 x 50	55 x 55
चैनल शीयर	130*	152*	180*	203*
आई बीम शीयर	130*	152*	180*	203*
काम करने की ऊँचाई	1220	1270	1310	1370
निशाना साधना
आयताकार पायदान (डब्ल्यू एक्स डी एक्स टी)	50.8 x 90 x 9	50.8 x 90 x 12	63.5 x 90 x 13	63.5 x 90 x 16
Vee-Notcher (साइड x साइड x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 13*	105 x 105 x 16*
बड़ा वी-नोचर (साइड एक्स साइड एक्स टी)	145 x 145 x 8*	145 x 145 x 10*	145 x 145 x 13*	145 x 145 x 13*
काम करने की ऊँचाई	910	926	920	920
विशेष टूलींग
सिंगल वी प्रेस ब्रेक (डब्ल्यू एक्स टी)	250 x 15*	250 x 15*	250 x 20*	250 x 20*
मल्टी-वी प्रेस ब्रेक (डब्ल्यू एक्स टी)	500 x 5*	500 x 5*	700 x 5*	700 x 5*
कोण झुकना	102 x 6*	102 x 8*	102 x 13*	102 x 13*
पाइप नॉटिंग	¢114*	¢114*	¢114*	¢114*
अन्य
मोटर	4 किलोवाट	5.5 किलोवाट	7.5 किलोवाट	11 किलोवाट
नेट आठ (अप्रैल)	1600 किग्रा	1800ख	3800 किग्रा	4800 किग्रा
					:
सकल वजन (अप्रैल)	1800 किग्रा	2000 किलो	4000 किग्रा	5000 किग्रा
मशीन आयाम (अप्रैल)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(एल एक्स डब्ल्यू एक्स एच)

विशेष विवरण

नाम	हाइड्रोलिक सिंगल पंचिंग मशीन
मैक्स।मोटाई काटना (मिमी)	16 मिमी
स्वचालित स्तर	नियमावली
कतरनी कोण	90
ब्लेड की लंबाई (मिमी)	25 मिमी
बैकगेज यात्रा (मिमी)	10 - 80 मिमी
गले की गहराई (मिमी)	300 मिमी
स्थि‍ति	नया
ब्रांड का नाम	DC40Y
पावर (किलोवाट)	4 किलोवाट
वजन (किग्रा)	1400 किग्रा
उत्पत्ति का स्थान	चीन
वोल्टेज	380-400 वी
आयाम (एल * डब्ल्यू * एच)	1650*750*1800mm
प्रमाणीकरण	सीई
गारंटी	1 साल
मशीनरी परीक्षण रिपोर्ट	बशर्ते
वीडियो निवर्तमान-निरीक्षण	बशर्ते
प्रमुख घटक	मोटर, पंप

प्रत्येक सहकारी संबंधों को लंबे समय तक बनाए रखना हमारा आदर्श वाक्य है, हमें चुनें, अपनी सफलता तक पहुंच का चयन करें!
